讲述费斯托-FESTO摆动气缸工作程式

简要描述:

讲述费斯托-FESTO摆动气缸工作程式
气动旋转分度台可实现连续旋转运动。 旋转分度台适用于装配等应用场合。由于旋转方向可变且刻度选择自由,旋转分度台的应用范围非常广泛。
由气驱动器集成或连接控制阀组成的单元。这种预装配单元安装十分简单。阀到驱动器之间距离较短,因此开关时间也较短。

更新时间:2020-09-02
访问量:343

讲述费斯托-FESTO摆动气缸工作程式
产品用途:

Festo 摆动气驱动器可实现摆动运动,摆角最大可达 270°。
除性能高、派生型繁多外,这款驱动器同时还具备精度高的特点。
气缸中的受压力零件。为防止活塞左右两腔相互窜气,设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短,易引起早期磨损和卡死。
活塞的材质常用铝合金和铸铁,小型缸的活塞有黄铜制成的。

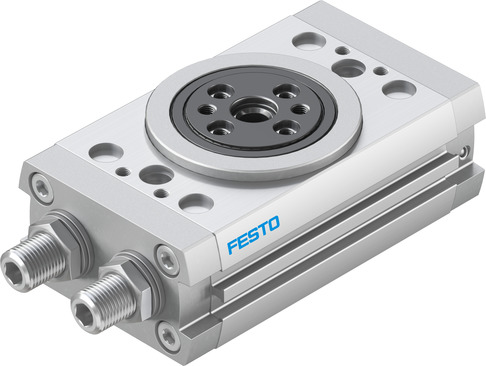

产品图片:

选型技术:
缓冲  两端带弹性缓冲环/垫
安装位置  可选
设计   齿轮齿条
位置检测 通过接近开关
符号  00991265
工作压力  3 bar ... 8 bar
工作模式  双作用
工作介质  压缩空气,符合 ISO 8573-1:2010 [7:4:4]
设置两侧摆角的范围  +10/-100 度
摆角  180 deg
工作和先导介质说明  可用润滑介质工作(之后须一直润滑介质工作)
环境温度  -10 °C ... 60 °C
6bar 时理论扭矩  2.41 Nm
允许的转动惯量   0.04 kgm²
短型号代码  DRRD

讲述费斯托-FESTO摆动气缸工作程式



DSBC-63-80-PPVA-N3R3
DSNU-25-80-PPV-A-R3
DSBC-32-80-PPVA-N3R3
DSBC-50-125-PPVA-N3R3
DSBC-50-25-PPVA-N3R3
DSBC-32-100-PPVA-N3R3
DSBC-100-125-PPVA-N3R3
DSBC-50-25-PPVA-R3-28E
DSBC-50-40-PPVA-R3-28E
DSBC-50-30-PPVA-R3-28E
DSBC-80-125-PPVA-N3R3
